उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक या गैरमानक: | मानक | अंदाज: | यांत्रिक मुहर |
|---|---|---|---|
| सील चेहरे की सामग्री: | कार, सिसक, Ssic, टीसी | कीवर्ड: | बर्गमैन एमजी मैकेनिकल सील |
| आकार: | 10-100mm | तापमान: | -20--120 ℃ |
| दबाव: | 12bar | अक्षीय आंदोलन: | ± 0.5mm |
| ब्रांड: | कालू | ||
| प्रमुखता देना: | mechanical seal replacement,mechanical seals for pumps |
||

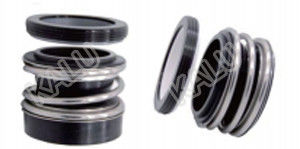

बर्गमैन एमजी 1 के प्रतिस्थापन, रबड़ के बोल्ड डिजाइन।
तापमान: -20--120 ℃
गति: 10 मी / से
दबाव: 12bar
मानक आकार: 10-100 मिमी
सील की अंगूठी: कार, सिसिली, Ssic, टीसी
माध्यमिक मुहर: NBR, EPDM, विटॉन आदि।
वसंत और धातु भागों: 304, 316, HAST.C
रबर में कॉम्पैक्ट डिजाइन।
शाफ्ट खेलने के लिए असंवेदनशील और रन आउट।
स्प्रिंग ड्राइव के कारण धौंकनी को मुड़ना नहीं चाहिए।
सिंगल सील, असंतुलित, सिंगल स्प्रिंग।
DIN24960 EN12756 मानक के अनुरूप
अनुशंसित अनुप्रयोग
पानी और अपशिष्ट जल प्रौद्योगिकी
पेट्रोलियम रसायन उद्योग
औद्योगिक पंप
गारा पंप
प्रक्रिया पंप
अन्य घूर्णन उपकरण
नोट: प्रीसेचर, तापमान और स्लाइडिंग वेग की सीमा सील संयोजन सामग्री पर निर्भर करती है।

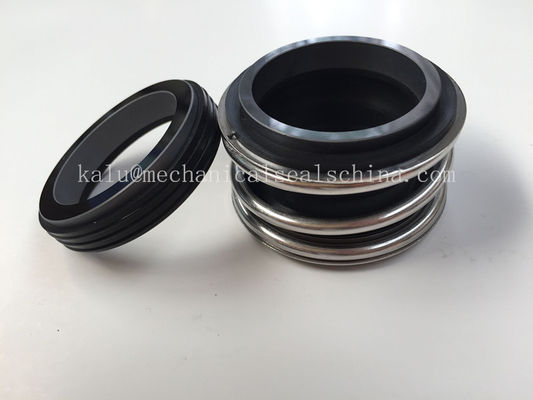

फोटो विस्तार से:
| आकार / मीट्रिक | डी 3 | D6 | D7 | L4 | KL-MG1 | KL-MG1S20 | KL-MG12 | KL-MG13 |
| L3 | L31 | L32 | L33 | |||||
| 10 | 22.5 | 17.0 | 21.0 | 6.6 | 14.5 | 25.0 | 25.9 | 33.4 |
| 12 | 25.0 | 19.0 | 23.0 | 6.6 | 15.0 | 25.0 | 25.9 | 33.4 |
| 14 | 28.5 | 21.0 | 25.0 | 6.6 | 17.0 | 25.0 | 28.4 | 33.4 |
| 15 | 28.5 | - | - | - | 17.0 | 25.0 | 28.4 | 33.4 |
| 16 | 28.5 | 23.0 | 27.0 | 6.6 | 17.0 | 25.0 | 28.4 | 33.4 |
| 18 | 32.0 | 27.0 | 33.0 | 7.5 | 19.5 | 25.0 | 30.0 | 37.5 |
| 19 | 37.0 | - | - | - | 21.5 | 25.0 | 30.0 | 37.5 |
| 20 | 37.0 | 29.0 | 35.0 | 7.5 | 21.5 | 25.0 | 30.0 | 37.5 |
| 22 | 37.0 | 31.0 | 37.0 | 7.5 | 21.5 | 25.0 | 30.0 | 37.5 |
| 24 | 42.5 | 33.0 | 39.0 | 7.5 | 22.5 | 25.0 | 32.5 | 42.5 |
| 25 | 42.5 | 34.0 | 40.0 | 7.5 | 23.0 | 25.0 | 32.5 | 42.5 |
| 28 | 49.0 | 37.0 | 43.0 | 7.5 | 26.5 | 33.0 | 35.0 | 42.5 |
| 30 | 49.0 | 39.0 | 45.0 | 7.5 | 26.5 | 33.0 | 35.0 | 42.5 |
| 32 | 53.5 | 42.0 | 48.0 | 7.5 | 27.5 | 33.0 | 35.0 | 47.5 |
| 33 | 53.5 | 42.0 | 48.0 | 7.5 | 27.5 | 33.0 | 35.0 | 47.5 |
| 35 | 57.0 | 44.0 | 50.0 | 7.5 | 28.5 | 33.0 | 35.0 | 47.5 |
| 38 | 59.0 | 49.0 | 56.0 | 9.0 | 30.0 | 33.0 | 36.0 | 46.0 |
| 40 | 62.0 | 51.0 | 58.0 | 9.0 | 30.0 | 33.0 | 36.0 | 46.0 |
| 42 | 65.5 | - | - | - | 30.0 | 41.0 | 36.0 | 51.0 |
| 43 | 65.5 | 54.0 | 61.0 | 9.0 | 30.0 | 41.0 | 36.0 | 51.0 |
| 45 | 68.0 | 56.0 | 63.0 | 9.0 | 30.0 | 41.0 | 36.0 | 51.0 |
| 48 | 70.5 | 59.0 | 66.0 | 9.0 | 30.5 | 41.0 | 36.0 | 51.0 |
| 50 | 74.0 | 62.0 | 70.0 | 9.5 | 30.5 | 41.0 | 38.0 | 50.5 |
| 53 | 78.5 | 65.0 | 73.0 | 11.0 | 33.0 | 41.0 | 36.5 | 59.0 |
| 55 | 81.0 | 67.0 | 75.0 | 11.0 | 35.0 | 41.0 | 36.5 | 59.0 |
| 58 | 85.5 | 70.0 | 78.0 | 11.0 | 37.0 | 41.0 | 41.5 | 59.0 |
| 60 | 88.5 | 72.0 | 80.0 | 11.0 | 38.0 | 41.0 | 41.5 | 59.0 |
| 65 | 93.5 | 77.0 | 85.0 | 11.0 | 40.0 | 49.0 | 41.5 | 69.0 |
| 68 | 96.5 | 81.0 | 90.0 | 11.3 | 40.0 | 49.0 | 41.2 | 68.7 |
| 70 | 99.5 | 83.0 | 92.0 | 11.3 | 40.0 | 49.0 | 48.7 | 68.7 |
| 75 | 107.0 | 88.0 | 97.0 | 11.3 | 40.0 | 52.0 | 48.7 | 68.7 |
| 80 | 112.0 | 95.0 | 105.0 | 12.0 | 40.0 | 56.0 | 48.0 | 78.0 |
| 85 | 120.0 | 100.0 | 110.0 | 14.0 | 41.0 | 56.0 | 46.0 | 76.0 |
| 90 | 127.0 | 105.0 | 115.0 | 14.0 | 45.0 | 59.0 | 51.0 | 76.0 |
| 95 | 132.0 | 110.0 | 120.0 | 14.0 | 46.0 | 59.0 | 51.0 | 76.0 |
| 100 | 137.0 | 115.0 | 125.0 | 14.0 | 47.0 | 62.0 | 51.0 | 76.0 |
डिलिवरी:
1. अगर हमारे पास स्टोर में मौजूद उत्पाद हैं, तो हम भुगतान प्राप्त करने के बाद इसे ASAP को भेज देंगे।
2. यदि जो उत्पाद अनुकूलित किए गए थे, हम एक निश्चित समय के भीतर उत्पादन को पूरा करेंगे, और इसे पहली बार भेजेंगे।
3. इसके अलावा, अगर आप चाहें तो हम आपके डिलीवरी एकाउन्ट द्वारा भेज सकते हैं।
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. 4. हमारे पास माल भेजने के कई तरीके हैं, आमतौर पर डीएचएल, फेडेक्स, टीएनटी, यूपीएस सामान्य तरीके होंगे। If you require use of a courier, please inform us in advance. यदि आपको एक कूरियर के उपयोग की आवश्यकता है, तो कृपया हमें पहले से सूचित करें।
कारखाना भ्रमण:
फिक्सिंग और मैकेनिकल जवानों के निर्देशों को लागू करना
1) काम की परिस्थितियों और मेजबान मशीन उपकरण के अनुसार सामग्री से मेल खाने के लिए उपयुक्त यांत्रिक मुहर का चयन करें।
2) स्थापित यांत्रिक मुहर के शाफ्ट (शाफ्ट आस्तीन) के लिए रेडियल अभिनय विचलन अधिकतम से 0.04 मिमी होगा
रोटर का अक्षीय गति मान 0.1 मिमी से अधिक नहीं होगा।
3) स्थापित यांत्रिक मुहरों के स्थिर रिंग के सील कवर (या शाफ्ट कवर), सील की ऊर्ध्वाधर डिग्री
चेहरा अधिकतम 0.04 मिमी होना चाहिए।
4) यांत्रिक मुहरों को स्थापित करते समय, शाफ्ट (शाफ्ट आस्तीन), सील कक्ष, सील चेहरे के साथ-साथ यांत्रिक मुहर
किसी भी माध्यम से सीलिंग भाग तक रखने के लिए साफ किया जाना चाहिए।
5) उच्च या निम्न तापमान के माध्यम को व्यक्त करते समय, मध्यम के साथ जो आग पकड़ना आसान है, विस्फोट के लिए आसान है।
संबंधित यांत्रिक मुहर मानकों को उचित उपाय करने के लिए संदर्भित किया जाना चाहिए जैसे कि बुझाने, रिनिंग, कूलॉन्ग और
filtrating।
6) यांत्रिक मुहर स्थापित होने पर एप्प्रोकेट स्नेहन को चुना जाना चाहिए। यांत्रिक का किस्त आकार
सील को किस्त निर्देश की गारंटी दी जानी चाहिए।
7) मशीन के चलने से पहले, हर्मेटिक कम्पार्टमेंट मध्यम और अच्छी तरह से चिकनाई से भरा होगा
जिससे हवा की जकड़न का नुकसान हो सकता है, सख्त वर्जित है।
हमारे उत्पाद शामिल हैं वसंत pusher जवानों, रबर bellow यांत्रिक जवानों, PTFE bellow यांत्रिक मुहर, धातु Bellow जवानों, कारतूस जवानों, मिक्सर और आंदोलनकारी जवानों, सूखी गैस जवानों। इसके अलावा, हम भी सामग्री सिलिकॉन कार्बाइड, टंगस्टन कार्बाइड, कार्बन के साथ स्पेयर पार्ट्स की आपूर्ति कर सकते हैं , सिरेमिक, रबर और स्टेनलेस स्टील।
हमारे उत्पादों को व्यापक रूप से पेट्रोलियम, रसायन विज्ञान, रिफाइनरी, कागज बनाने, भोजन, दवा, कपड़ा, बिजली, समुद्री में उपयोग किया जाता है ...
किसी भी प्रश्न हैं, कृपया हमें आसानी से संपर्क करें। हम हमेशा आप के लिए यहाँ हैं!
