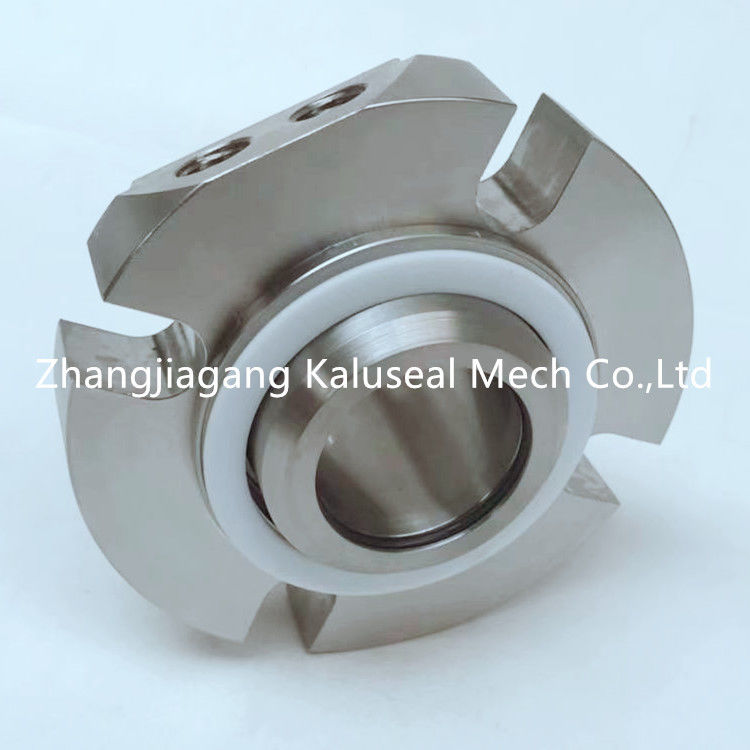

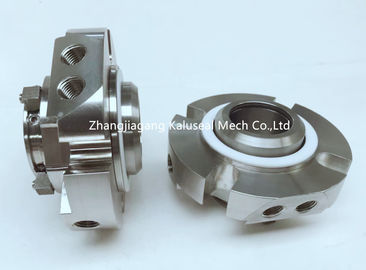

KL-CHS10 चेस्टर्टन S10 कैसेट सिंगल कार्ट्रिज सील के बराबर
उत्पाद विवरण
| नमूना: | KL-CHS10 | यांत्रिक मुहर: | कारतूस की सील |
|---|---|---|---|
| प्रकार: | एकल कारतूस सील | आकार: | 25-120 मिमी या 1.0 "-4.625" |
| सील चेहरे की सामग्री: | कार, सिसक, Ssic, टीसी | कीवर्ड: | चेस्टर्टन S10 कारतूस मैकेनिकल सील |
| तापमान: | -20 ℃ ~ 220 ℃ | दबाव: | 2.5MPa |
| एचएस कोड: | 8484200090 | उत्पत्ति का स्थान: | Zhangjiagang, चीन (मुख्य भूमि) |
| प्रमुखता देना |
16 m / s एकल कारतूस सील,120mm एकल कारतूस सील |
||
उत्पाद वर्णन
केएल-सीएचएस 10 चेस्टनटन एस 10 उच्च प्रदर्शन कैसेट सिंगल कार्ट्रिज सील के बराबर
विशेषताएं:
सिंगल सील
सुविधा-विस्तृत उपयोग के लिए अनुकूलित सील डिजाइन
दो-चरण "बोल्ट-एंड-गो" इंस्टॉलेशन
4th जनरेशन सील वर्कफ़्लो दक्षता के साथ प्रौद्योगिकी को जोड़ती है
प्रचालन की सीमा:
तापमान: -20 ℃ -20 220 ℃
गति: ≤16m / s
दबाव: .52.5Mpa
दस्ता व्यास: 25-120 मिमी या 1.0 "-4.625"
सामग्री:
रोटरी चेहरा: कार्बन / सिसिली / टीसी
स्टेट रिंग: सिस / टीसी
उत्पाद ड्राइंग:
| आकार / इंच | D5 | D4 | डी 3 | S20 | S10 | एल 2 | जी मि | एच | L3 | |||
| अधिकतम | मिनट | अधिकतम | एल 1 मिनट | एल 1 मिनट | 3/8 " | 1/2 " | 5/8 " | |||||
| 1.000 | 4.10 | 1.63 | 2.01 | 1.57 | 1.88 | 0.51 | 2.05 | 2.88 | 0.44 | 1.20 | ||
| 1.125 | 4.10 | 1.75 | 2.04 | 1.69 | 1.88 | 0.51 | 2.05 | 2.88 ** | 0.44 | 1.20 | ||
| 1.125 OS | 4.50 | 2.63 | 2.94 | 1.69 | 1.82 | 0.51 | 2.05 | 3.71 | 0.44 | 1.20 | ||
| 1.250 | 4.10 | 1.88 | 2.27 | 1.83 | 1.88 | 0.51 | 2.05 | 3.13 | 0.44 | 1.20 | ||
| 1.375 | 4.40 | 2.00 | 2.33 | 1.94 | 1.88 | 0.51 | 2.05 | 3.14 ** | 3.33 ** | 0.57 | 1.20 | |
| 1.375 ओएस | 5.40 | 2.81 | 3.00 | 1.94 | 1.82 | 0.51 | 2.05 | 4.03 | 0.44 | 1.21 | ||
| 1.5 | 4.50 | 2.25 | 2.44 | 2.19 | 1.97 | 0.53 | 2.11 | 3.31 ** | 3.55 ** | 0.57 | 1.20 | |
| 1.625 | 5.00 | 2.38 | 2.70 | 2.31 | 1.97 | 0.53 | 2.11 | 3.49 ** | 3.68 ** | 0.57 | 1.20 | |
| 1.750 | 5.50 | 2.50 | 2.81 | 2.44 | 1.97 | 0.53 | 2.11 | 3.61 ** | 3.8 ** | 0.57 | 1.20 | |
| 1.75 ओएस | 6.64 | 3.50 | 3.75 | 2.44 | 1.97 | 0.53 | 2.11 | 5.38 | 5.50 | 0.57 | 1.20 | |
| 1.875 | 5.50 | 2.63 | 2.94 | 2.56 | 1.97 | 0.53 | 2.11 | 3.74 ** | 3.93 ** | 0.57 | 1.20 | |
| 1.875 ओएस | 5.99 | 3.56 | 3.81 | 2.56 | 1.97 | 0.53 | 2.11 | 5.00 | 0.57 | 1.20 | ||
| 2.000 | 5.50 | 2.75 | 3.19 | 2.69 | 1.97 | 0.53 | 2.11 | 3.99 | 4.12 | 0.57 | 1.20 | |
| 2.125 | 6.00 | 2.88 | 3.44 | 2.81 | 1.97 | 0.53 | 2.11 | 4.24 | 4.37 | 4.49 ** | 0.69 | 1.20 |
| 2.125 ओएस | 6.99 | 3.88 | 4.25 | 2.81 | 1.66 | 0.00 | 2.42 | 4.49 | 5.25 | 0.69 | 1.51 | |
| 2.25 | 6.00 | 3.00 | 3.56 | 2.94 | 1.97 | 0.53 | 2.11 | 4.36 | 4.49 | 4.61 ** | 0.69 | 1.20 |
| 2.375 | 6.00 | 3.13 | 3.62 | 3.06 | 1.97 | 0.53 | 2.11 | 4.42 | 4.55 | 4.68 ** | 0.69 | 1.20 |
| 2.5 | 6.50 | 3.25 | 3.81 | 3.19 | 1.97 | 0.53 | 2.11 | 4.61 | 4.74 | 4.86 ** | 0.69 | 1.20 |
| 2.5 ओएस | 7.77 | 4.50 | 4.75 | 3.19 | 1.97 | 0.53 | 2.11 | 6.63 | 6.75 ** | 0.69 | 1.20 | |
| 2.625 | 6.50 | 3.38 | 3.94 | 3.31 | 1.97 | 0.53 | 2.11 | 4.86 | 4.99 | 5.11 | 0.69 | 1.20 |
| 2.625 OS है | 6.99 | 4.55 | 4.88 | 3.31 | 1.97 | 0.53 | 2.11 | 5.88 | 6.00 | 0.69 | 1.20 | |
| 2.75 | 7.70 | 3.75 | 4.36 | 3.67 | 2.50 | 0.83 | 2.50 | 5.42 | 5.55 ** | 0.69 | 1.60 | |
| 2.875 | 7.83 | 3.88 | 4.50 | 3.79 | 2.50 | 0.83 | 2.50 | 5.50 | 5.62 ** | 0.69 | 1.60 | |
| 3 | 7.94 | 4.00 | 4.69 | 3.91 | 2.50 | 0.83 | 2.50 | 5.65 | 5.77 ** | 0.69 | 1.60 | |
| 3.125 | 7.99 | 4.13 | 4.80 | 4.04 | 2.50 | 0.83 | 2.50 | 5.80 | 5.92 ** | 0.69 | 1.60 | |
| 3.25 | 8.19 | 4.25 | 4.94 | 4.16 | 2.50 | 0.83 | 2.50 | 5.93 | 6.05 ** | 0.69 | 1.60 | |
| 3.375 | 8.30 | 4.38 | 5.05 | 4.29 | 2.50 | 0.83 | 2.50 | 6.02 | 6.14 ** | 6.27 | 0.69 | 1.60 |
| 3.5 | 8.44 | 4.50 | 5.19 | 4.41 | 2.50 | 0.83 | 2.50 | 6.18 | 6.31 ** | 6.43 | 0.81 | 1.60 |
| 3.625 | 8.49 | 4.63 | 5.30 | 4.54 | 2.50 | 0.83 | 2.50 | 6.31 | 6.44 ** | 6.56 | 0.81 | 1.60 |
| 3.75 | 8.71 | 4.75 | 5.39 | 4.66 | 2.50 | 0.83 | 2.50 | 6.38 | 6.51 ** | 6.63 | 0.81 | 1.60 |
| 3.875 | 8.84 | 4.88 | 5.51 | 4.79 | 2.50 | 0.83 | 2.50 | 6.52 | 6.54 ** | 6.77 | 0.81 | 1.60 |
| 4 | 8.96 | 5.00 | 5.69 | 4.91 | 2.50 | 0.83 | 2.50 | 6.66 | 6.78 ** | 6.91 | 0.81 | 1.60 |
| 4.125 | 8.99 | 5.13 | 5.80 | 5.04 | 2.50 | 0.83 | 2.50 | 6.79 | 6.9 ** | 7.03 | 0.81 | 1.60 |
| 4.25 | 8.99 | 5.25 | 5.94 | 5.16 | 2.50 | 0.83 | 2.50 | 6.91 | 7.04 ** | 7.16 | 0.81 | 1.60 |
| 4.375 | 9.33 | 5.38 | 6.06 | 5.29 | 2.50 | 0.83 | 2.50 | 7.03 | 7.15 ** | 7.29 | 0.81 | 1.60 |
| 4.5 | 9.49 | 5.50 | 6.19 | 5.41 | 2.50 | 0.83 | 2.50 | 7.18 | 7.3 ** | 7.43 | 0.81 | 1.60 |
| 4.625 | 9.49 | 5.63 | 6.31 | 5.40 | 2.50 | 0.83 | 2.50 | 7.28 | 7.4 ** | 7.53 | 0.81 | 1.60 |
| आकार / मीट्रिक | D5 | D4 | डी 3 | S20 | S10 | एल 2 | जी मि | एच | L3 | |||
| अधिकतम | मिनट | अधिकतम | एल 1 मिनट | एल 1 मिनट | 10 मिमी | 12mm | 16mm | |||||
| 25 | 104.0 | 41.0 | 51.1 | 39.9 | 48.0 | 13.0 | 52.0 | 73 ** | 11.5 | 30.4 | ||
| 28 | 104.0 | 44.0 | 51.8 | 42.4 | 48.0 | 13.0 | 52.0 | 73.0 | 13.5 | 30.4 | ||
| 30 | 104.0 | 46.0 | 56.6 | 44.5 | 48.0 | 13.0 | 52.0 | 78.0 | 13.5 | 30.4 | ||
| 32 | 104.0 | 48.0 | 57.7 | 46.5 | 48.0 | 13.0 | 52.0 | 80.0 | 13.5 | 30.4 | ||
| 33 | 113.0 | 49.0 | 58.8 | 47.4 | 48.0 | 13.0 | 52.0 | 80.0 | 83.0 ** | 15.0 | 30.4 | |
| 35 | 111.0 | 51.0 | 59.2 | 49.4 | 48.0 | 13.0 | 52.0 | 82.0 | 83.7 ** | 15.0 | 30.4 | |
| 38 | 114.0 | 57.2 | 62.0 | 55.6 | 50.0 | 13.5 | 54.0 | 84.0 | 89.9 ** | 13.5 | 30.4 | |
| 40 | 127.0 | 60.0 | 68.3 | 57.5 | 50.0 | 13.5 | 54.0 | 89.2 | 91.7 ** | 13.5 | 30.4 | |
| 43 | 127.0 | 63.0 | 68.8 | 60.5 | 50.0 | 13.5 | 54.0 | 91.9 | 94.7 ** | 13.5 | 30.4 | |
| 45 | 140.0 | 65.0 | 73.4 | 62.5 | 50.0 | 13.5 | 54.0 | 94.2 | 96.8 ** | 13.5 | 30.4 | |
| 48 | 140.0 | 68.0 | 73.8 | 65.5 | 50.0 | 13.5 | 54.0 | 97.0 | 99.8 ** | 13.5 | 30.4 | |
| 50 | 140.0 | 70.0 | 78.5 | 67.5 | 50.0 | 13.5 | 54.0 | 99.3 | 101.9 ** | 17.5 | 30.4 | |
| 53 | 153.0 | 75.0 | 83.6 | 72.5 | 50.0 | 13.5 | 54.0 | 104.4 | 106.4 ** | 112 ** | 17.5 | 30.4 |
| 55 | 153.0 | 75.0 | 83.6 | 72.5 | 50.0 | 13.5 | 54.0 | 104.4 | 106.4 ** | 112 ** | 17.5 | 30.4 |
| 60 | 153.0 | 80.0 | 92.2 | 77.8 | 50.0 | 13.5 | 54.0 | 112.8 | 114.8 | 118.9 ** | 17.5 | 30.4 |
| 65 | 164.0 | 88.9 | 100.1 | 84.2 | 50.0 | 13.5 | 54.0 | 124.0 | 126.0 | 129.8 ** | 17.5 | 30.4 |
| 70 | 196.0 | 95.0 | 110.0 | 93.0 | 63.0 | 21.0 | 63.0 | 137.0 | 141 ** | 17.0 | 41.0 | |
| 75 | 202.0 | 104.0 | 119.0 | 99.0 | 63.0 | 21.0 | 63.0 | 143.0 | 147 ** | 17.0 | 41.0 | |
| 80 | 203.0 | 109.0 | 122.0 | 103.0 | 63.0 | 21.0 | 63.0 | 150.0 | 154 ** | 17.0 | 41.0 | |
| 85 | 211.0 | 114.0 | 128.0 | 109.0 | 63.0 | 21.0 | 63.0 | 152.0 | 156 ** | 161.0 | 20.0 | 41.0 |
| 90 | 214.0 | 119.0 | 132.0 | 113.0 | 63.0 | 21.0 | 63.0 | 160.0 | 164.0 | 168.0 | 20.0 | 41.0 |
| 95 | 221.0 | 124.0 | 137.0 | 118.0 | 63.0 | 21.0 | 63.0 | 161.0 | 165 ** | 170.0 | 20.0 | 41.0 |
| 100 | 228.0 | 129.0 | 144.0 | 125.0 | 63.0 | 21.0 | 63.0 | 168.0 | 172 ** | 177.0 | 20.0 | 41.0 |
| 110 | 237.0 | 137.0 | 154.0 | 134.0 | 63.0 | 21.0 | 63.0 | 178.0 | 182 ** | 186.0 | 20.0 | 41.0 |
| 120 | 266.0 | 146.0 | 164.0 | 144.0 | 63.0 | 21.0 | 63.0 | 187.0 | 191 ** | 196.0 | 20.0 | 41.0 |
हम किस उत्पाद की आपूर्ति करते हैं?
हम डिजाइन और निर्माता यांत्रिक जवानों, सीलिंग समस्या और मरम्मत सेवा के परामर्श की आपूर्ति करते हैं।
वसंत ढकेलने वाले जवानों, रबड़ की बेलो यांत्रिक मुहरों, पीटीएफई बेलो यांत्रिक मुहर, धातु की सील सीलें, कारतूस सील, मिक्सर और आंदोलनकारी सील, सूखी गैस सील;सामग्री सिलिकॉन कार्बाइड, टंगस्टन कार्बाइड, कार्बन, सिरेमिक, रबर, O- छल्ले और स्टेनलेस स्टील भागों के साथ स्पेयर पार्ट्स
फिक्सिंग और मैकेनिकल जवानों के निर्देशों को लागू करना
1) काम की परिस्थितियों और मेजबान मशीन उपकरण के अनुसार सामग्री से मेल खाने के लिए उपयुक्त यांत्रिक मुहर का चयन करें।
2) स्थापित यांत्रिक मुहर के शाफ्ट (शाफ्ट आस्तीन) के लिए रेडियल अभिनय विचलन अधिकतम से 0.04 मिमी होगा
रोटर का अक्षीय गति मान 0.1 मिमी से अधिक नहीं होगा।
3) स्थापित यांत्रिक मुहरों के स्थिर रिंग के सील कवर (या शाफ्ट कवर), सील की ऊर्ध्वाधर डिग्री
चेहरा अधिकतम 0.04 मिमी होना चाहिए।
4) यांत्रिक मुहरों को स्थापित करते समय, शाफ्ट (शाफ्ट आस्तीन), सील कक्ष, सील चेहरे के साथ-साथ यांत्रिक मुहर
किसी भी माध्यम से सीलिंग भाग तक रखने के लिए साफ किया जाना चाहिए।
5) उच्च या निम्न तापमान के माध्यम को व्यक्त करते समय, मध्यम के साथ जो आग पकड़ना आसान है, विस्फोट के लिए आसान है।
संबंधित मैकेनिकल सील मानकों को उचित उपाय करने के लिए संदर्भित किया जाना चाहिए जैसे कि बुझाने, रिनिंग, कूलॉन्ग और
filtrating।
6) यांत्रिक मुहर स्थापित होने पर एप्प्रोकेट स्नेहन को चुना जाना चाहिए। यांत्रिक का किस्त आकार
सील को किस्त निर्देश की गारंटी दी जानी चाहिए।
7) मशीन के चलने से पहले, हर्मेटिक कम्पार्टमेंट मध्यम और अच्छी तरह से चिकनाई से भरा होगा
जिससे हवा की जकड़न का नुकसान हो सकता है, सख्त वर्जित है।
डिलिवरी:
1. अगर हमारे पास स्टोर में मौजूद उत्पाद हैं, तो हम भुगतान प्राप्त करने के बाद इसे ASAP को भेज देंगे।
2. यदि जो उत्पाद अनुकूलित किए गए थे, हम उत्पादन को एक निश्चित समय के भीतर पूरा करेंगे, और इसे पहली बार भेजेंगे।
3. इसके अलावा, अगर आप चाहें तो हम आपके डिलीवरी एकाउन्ट द्वारा भेज सकते हैं।
4. हमारे पास माल भेजने के कई तरीके हैं, आमतौर पर डीएचएल, फेडेक्स, टीएनटी, यूपीएस सामान्य तरीके होंगे।यदि आपको एक कूरियर के उपयोग की आवश्यकता है, तो कृपया हमें पहले से सूचित करें।
